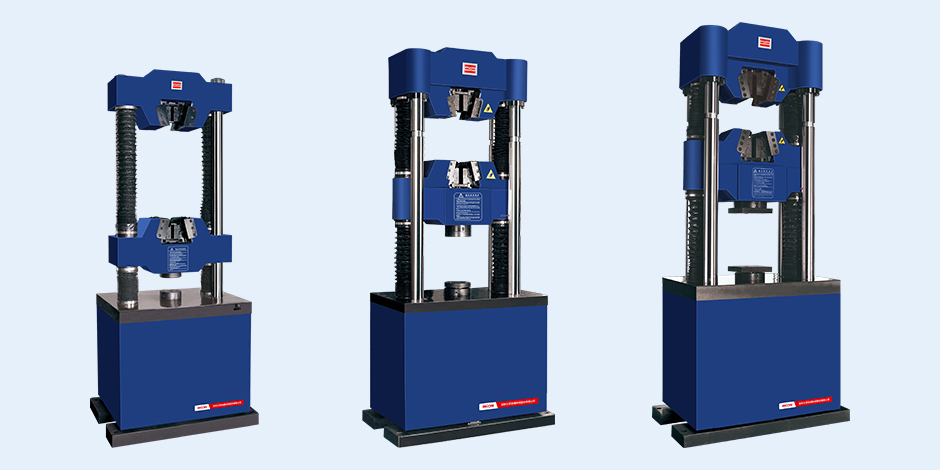

三思纵横WAW-Q系列电液伺服万能试验机（双空间）
产品概况
专业由于金属棒材、板材、螺纹钢及紧固件等试样的拉伸试验；适用水泥胶砂试样 、混凝土试样的抗压试验、抗折试验（需合适的夹具）。
规格：100kN、200kN、300kN、500kN、600kN、1000kN、2000kN
适用标准
GB、ISO、ASTM、DIN、JIS等相关标准。
性能特点
◎采用全数字闭环控制系统，能实现力、位移、变形的三闭环控制要求，控制方式间能任意组合、平滑切换；
◎光柱采用中碳钢，高钢度，表面镀铬抛光处理，美观，防锈性好；
◎上下横梁之间为拉伸空间，下横梁与试台之间为压缩空间，拉压试验转换相当方便。
技术参数
| 型号 | WAW-100/200/300Q | WAW-500/600Q | WAW-1000Q | WAW-2000Q |
| 最大试验力（kN） | 100/200/300 | 500/600 | 1000 | 2000 |
| 试验机示值准确度等级 | 0.5级 | |||
| 试验力测试量程 | 1%-100%FS（全程不分档） | |||
| 变形（引伸计）测量范围 | 1％-100％FS | |||
| 变形示值相对误差 | ±1％/±0.5％以内 | |||
| 测量分辨力 | 最大试验力的1/500000-1000000 | |||
| 试验力加载速率范围 | 0.02%-2%FS/s | |||
| 立柱间有效距离 | 430 | 480 | 490 | 700 |
| 拉伸钳口间最大间距（mm） | 600 | 760 | 800 | 950 |
| 压缩最大间距（mm） | 550 | 700 | 700 | 780 |
| 圆试样的夹持范围（mm） | Φ10-20、20-32 | Φ10-18、18-29、29-40 | Φ15-30、30-45、45-60 | Φ15-30、30-55、55-80 |
| 扩展配置螺纹钢试验范围 | 无扩展 | Φ10-20、20-30、30-40 | Φ20-40、40-60 | |
| 板试样夹持厚度（mm） | 2-13、13-25 | 2-16、16-30 | 2-20、20-40 | 10-40、40-70 |
| 上下压板尺寸（mm） | Φ120 | Φ150 | Φ200 | Φ240 |
| 活塞移动速度范围 | 0-150mm/min | 0-140mm/min | 0-100mm/min | 0-80mm/min |
| 活塞行程（mm） | 150 | 250 | 250 | 250 |
| 主机结构形式 | 4 | 6 | 6 | 6 |
| 主机外形尺寸（mm） | 820×580×1960 | 950×650×2400 | 1020×670×2600 | 1370×820×3300 |
| 控制柜外形尺寸（mm） | 1350×600×900 | 1350×600×900 | 1350×600×900 | 1350×600×900 |
| 总功率（kW）（三相五线制） | 2.5（AC380V 50Hz） | 3.5（AC380V 50Hz） | 3.5（AC380V 50Hz） | 6（AC380V 50Hz） |

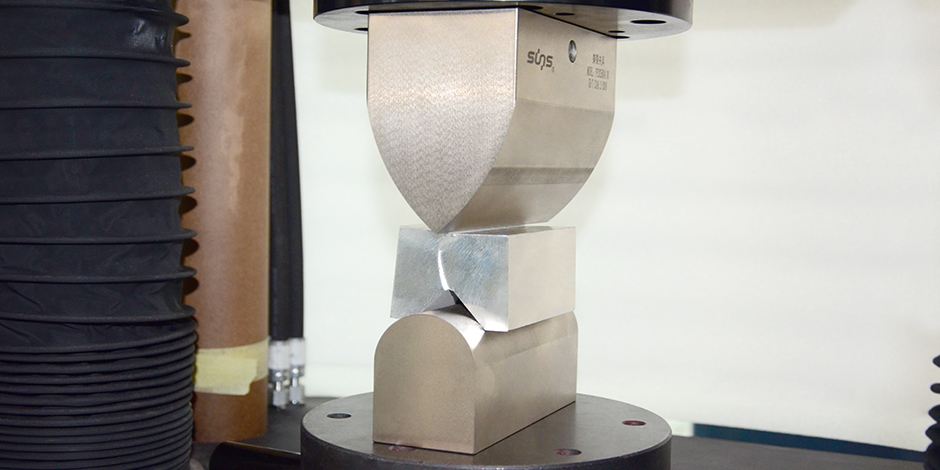

| 弯曲夹具压滚直径（mm） | Φ3-Φ65（选配） | Φ3-Φ200（选配） | Φ3-Φ200（选配） | Φ3-Φ200（选配） |
| 扩展配置支滚中心距（mm） | 36-350 | 36-400 | 36-400 | 60-500 |
| 重量（kg） | 1500 | 2500 | 3500 | 8000 |
