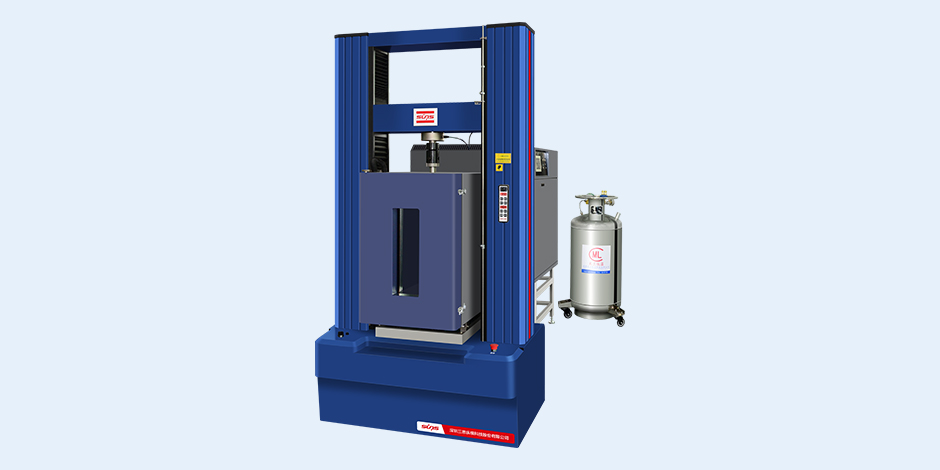

三思纵横UTM5000系列电子万能试验机
产品概况
专业⽤于各种⾦属、⾮⾦属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等⼒学试验。
适用标准
GB/T、 ASTM、 DIN、JIS等相关标准。
性能特点
采⽤⾼刚性⻔式框架和伺服电机驱动，确保精准加载与稳定运⾏，提供单空间/双空间机型，满⾜多样化检测需求。
技术参数
| 规格型号 | UTM5504X、UTM5105X、UTM5504SLXY、UTM5105SLXY、UTM5504SYXL、UTM5105SYXL | UTM5205X、UTM5305X、UTM5205SYXL、UTM5305SYXL、UTM5205SLXY、UTM5305SLXY | UTM5605SYXL、UTM5505SYXL | UTM5106 |
| 最大试验力 | 50KN、100KN | 200KN、300KN | 500KN、600KN | 1000KN |
| 精度等级 | 0.5级 | |||
| 试验力测量范围 | 0.4%-100%FS（满量程） | |||
| 试验力示值误差 | 示值的±0.5%以内 | |||
| 试验力分辨率 | 最大试验力1/500000-1000000，全程不分档，且全程分辨率不变 | |||
| 变形测量范围 | 0.2%-100%Fs | |||
| 变形示值误差 | 示值的±0.5%以内 | |||
| 位移分辨力 | 0.04μm，最高可达0.01μm | 0.04μm | ||
| 力控制速率范围 | 0.005-5%FS/S | |||
| 力控制速率精度 | 速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内 | 速率＜0.05%FS/s时，为设定值的±2%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内 | ||
| 变形控制速率精度 | 速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内 | 速率＜0.05%FS/s时，为设定值的±2%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内 | ||
| 位移控制速率精度 | 为设定值的±0.5%以内 | ＜0.5mm/min，±1%以内，≥0.5mm/min，±0.5%以内 | ||
| 位移控制速率范围 | 0.001-500mm/min | 0.001-250mm/min | 0.005-200mm/min | |
| 外形尺寸（mm） | 1065×655×2235 | 1065×815×2485 | 1350×1030×2810 | 1600×1100×3850 |
| 横梁移动行程（mm） | 单空间（X下空间）1050，双空间（SYXL上压下拉、SLXY上拉下压）900 | 单空间（X下空间）1100，双空间（SYXL上压下拉、SLXY上拉下压）900 | 1100 | 上，下液压平推夹具最大间距不小于1000 |
| 有效试验宽度 | 600 | 585 | 650 | 900 |
| 电源 | 380V/50Hz，±10% | |||
| 功率 | 1.5kW | 5kW | 7.5kW | 12kW |
| 主机重量 | 约1200kg | 约1500kg | 约4000kg | 约9000kg |
| 主机试验空间（标准机型） | X下空间 / 双空间（SYXL上压下拉、SLXY上拉下压） | |||
| 控制器 | SUNS 多闭环数字式控制器 | |||
